Миканит термоупорный ТПФ 30 мм ТУ в Казани

Основные форматы листа — 1000×1200 и 600×1000 мм; 500×600 мм — только по спецзаказу.

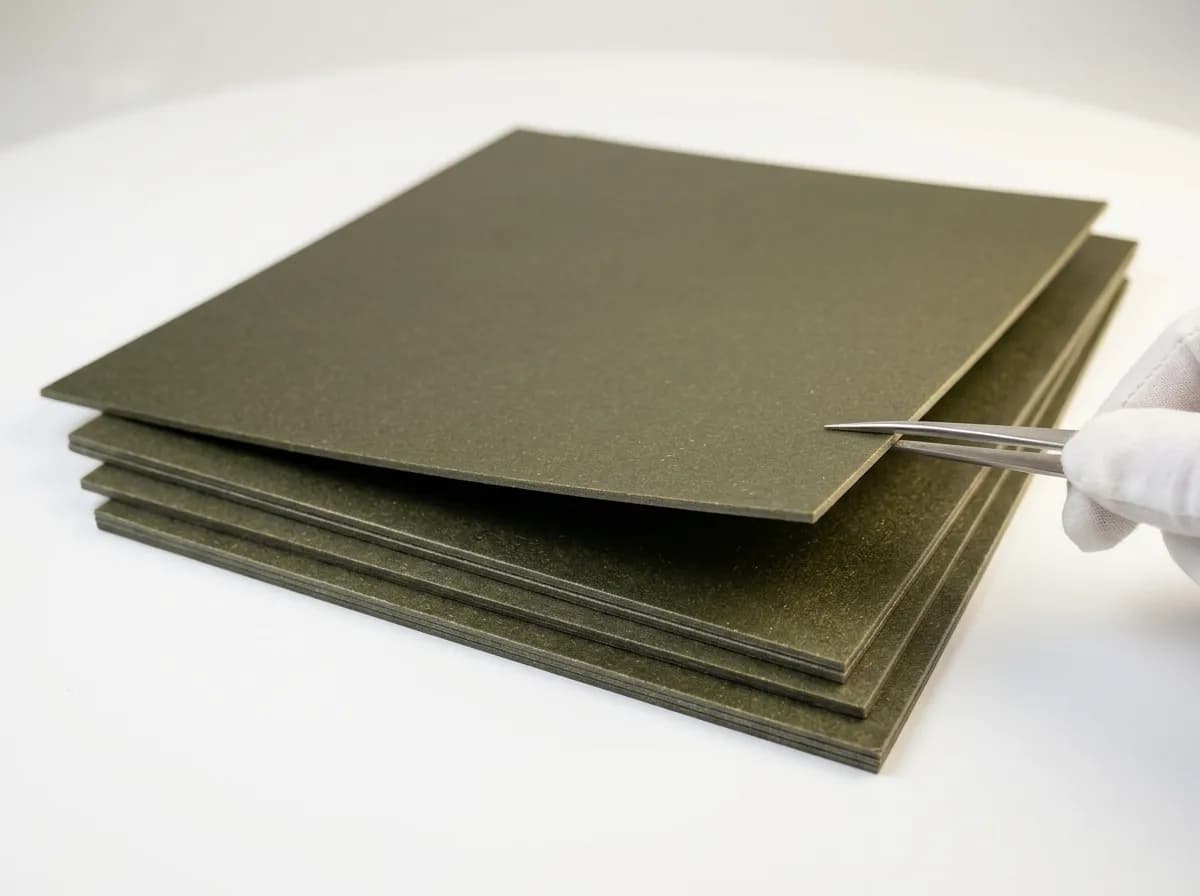

Жёсткий лист ТПФ 30 мм — флогопитовый миканит на фосфатном связующем, выпуск по техническим условиям. Предназначен для промышленных нагревательных приборов: ТЭНов, электрических печей, индукционных установок, термооборудования с рабочей температурой до 500 °C длительно и 700 °C кратковременно. В толщине 30 мм материал используется для изолирующих плит индукционных плавильных печей, оснований промышленного термооборудования, платформ для нагревательных сборок высокой мощности.

Параметры ТПФ 30 мм

Расход листов на единицу площади

Где применяют ТПФ толщиной 30 мм

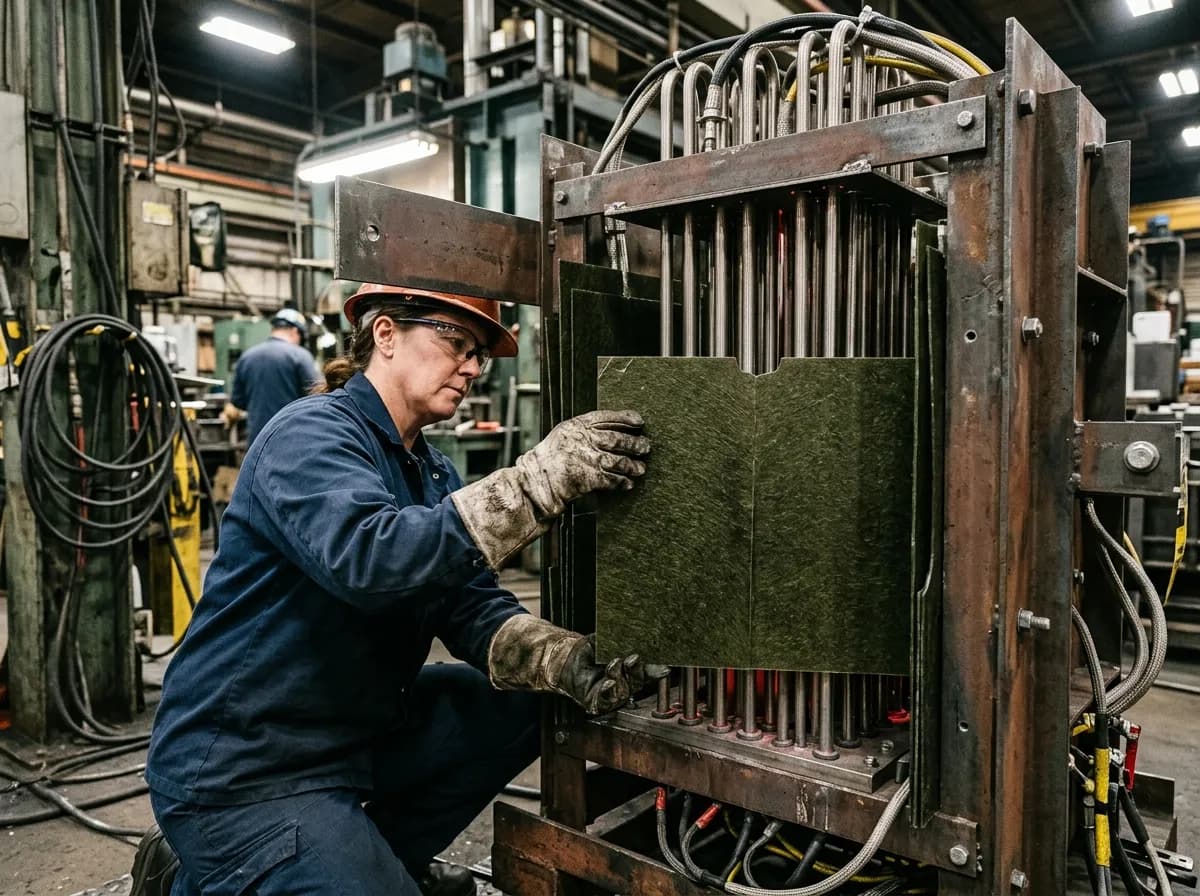

Толщина 30 мм в ассортименте ТПФ по техническим условиям нормативно предусмотрена для изолирующих плит индукционных плавильных печей, оснований промышленного термооборудования, платформ для нагревательных сборок высокой мощности. Ключевое преимущество флогопитового исполнения — сохранение изоляционных свойств при циклических нагревах в зоне 400–500 °C, которую не выдерживают прокладочные миканиты серий ПМГ/ПФГ/ПФК (класс B–H, до 180 °C).

Пробивное напряжение ≥300 кВ при рабочем 220/380 В обеспечивает трёх-пятикратный запас — материал допустим для применения в оборудовании с коммутационными переходными процессами до 1,5 кВ.

Как ТПФ 30 мм ведёт себя при 500 °C

Фосфатное связующее при длительном нагреве до 500 °C остаётся в кристаллической фазе без термоокисления — это отличает ТПФ от прокладочных миканитов на глифтале или кремнийорганике. При кратковременных перегревах до 700 °C материал сохраняет геометрию и электрические параметры: по результатам приёмочных испытаний по ГОСТ Р 50623-93 термическая потеря массы при 600 °C за 1 час не превышает 1,5 % (табл. 2 по техническим условиям).

Соседние толщины ТПФ

Условия эксплуатации и подготовка

Хранение — в сухом помещении, t ≤ 35 °C, относительная влажность ≤ 80 %. Перед применением выдерживать в рабочем помещении не менее суток для стабилизации влагосодержания. Механическая обработка (резка, штамповка, сверление) — в помещении с вентиляцией, в респираторе ШБ-1 по ГОСТ 12.4.028. ПДК пыли — 4 мг/м³ (класс опасности 4 по ГОСТ 12.1.005).

Сопутствующие позиции

• ТПМ по техническим условиям — мусковитовое исполнение для температур до 400 °C (на 20–30% дешевле)
• Миканитовые прокладки — нарезка под чертёж ТЭНа, готовые изделия
• Миканитовые шайбы — под крепёжные шпильки нагревательных элементов

Купить ТПФ 30 мм

Плита 30 мм поставляется только под индивидуальный заказ. Минимальная партия — 1 плита формата 1000×1000 мм или меньше по чертежу. Сроки изготовления и стоимость согласовываются в каждом конкретном случае с учётом технологической сложности.

Для научно-исследовательских организаций, конструкторских бюро и проектировщиков уникального оборудования предусмотрен расширенный комплект документов: подробный паспорт партии с фотофиксацией стадий производства, протоколы всех технологических этапов, рекомендации по проектированию посадочных мест с учётом тепловых деформаций.
