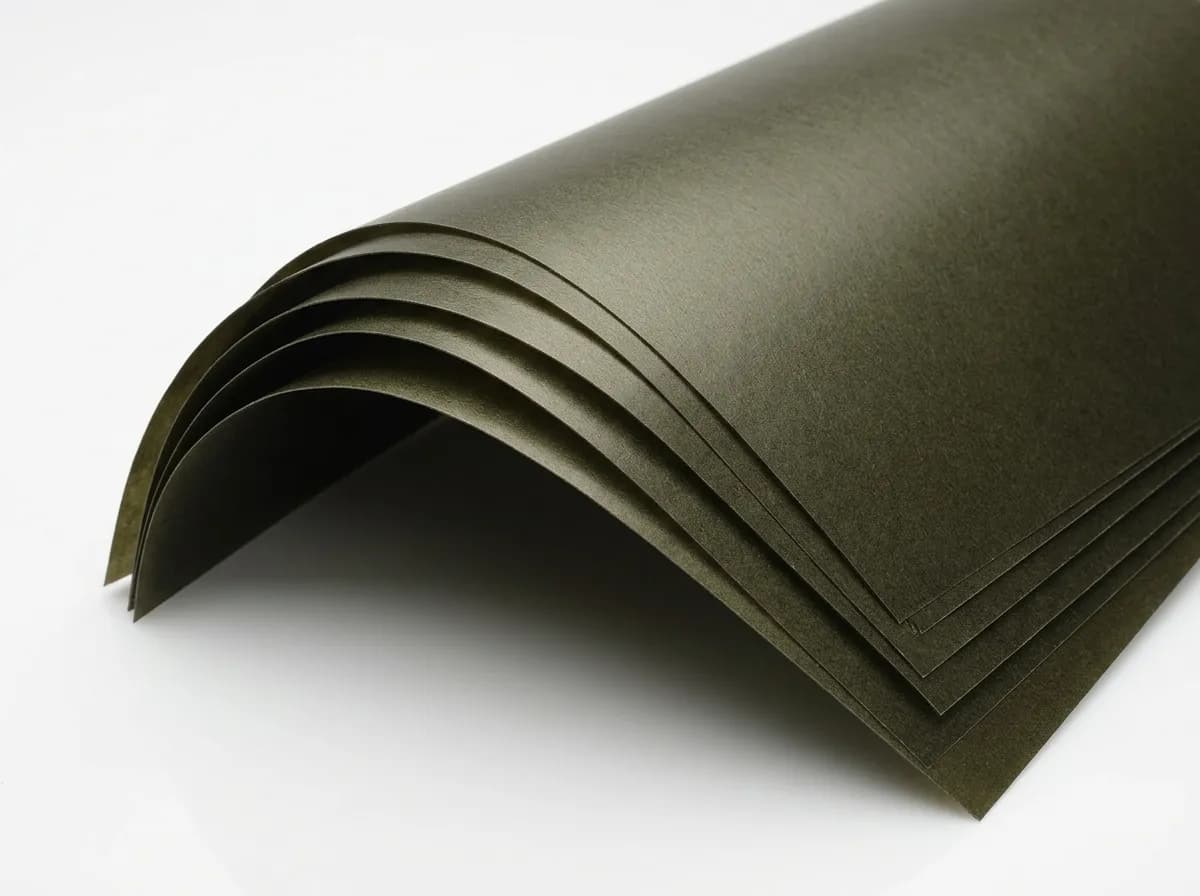

Миканит формовочный ФФКА 0,1 мм ТУ в Казани

Основные форматы листа — 1000×1200 и 600×1000 мм; 500×600 мм — только по спецзаказу.

Миканит формовочный ФФКА 0,1 мм по техническим условиям — флогопит на кремнийорганикаевом связующем, со стеклотканевым армированием. Гибкий при нагреве, жёсткий после формовки. Длительная рабочая температура 700–750 °C, прочность на изгиб ≥130 МПа, электрическая прочность при 0,1 мм — ≥22 кВ/мм.

ФФКА — максимум термостойкости и механики

ФФКА объединяет в одной марке все три повышающих фактора: флогопитовая основа, кремнийорганическое связующее и стеклотканевое армирование. По совокупности характеристик — верхняя планка формовочного миканита по техническим условиям по термостойкости (700–750 °C) и механической прочности (≥130 МПа). Применяется в самых термонагруженных формовочных задачах: каркасы промышленных ТЭНов большой мощности (20–100 кВт), пазовая изоляция тяговых асинхронных двигателей последних поколений, формовочные детали индукционных нагревателей.

Параметры ФФКА 0,1 мм

Дублированная термостойкость: слюда + стекло

В структуре ФФКА стеклоткань и флогопит взаимодополняют друг друга по термостойкости. Стекловолокно стабильно до 900 °C без деградации. Флогопит — до 1000 °C. Силиконовое связующее при 500–700 °C переходит в стекловидное состояние, которое объединяется с каркасом стекловолокна в единую неорганическую матрицу. В результате после первичного прогрева (в первые часы эксплуатации ТЭНа или двигателя) ФФКА становится термостойким композитом, работающим до 750 °C неограниченное время — пока механически не разрушится слюда, а это много десятилетий.

Часто задают про ФФКА

Часто задают про ФФКА

Поставщики магистральных тяговых двигателей берут ФФКА 0,10 мм партиями 30-80 листов формата 1000×600 мм. Срок 7-10 рабочих дней от подтверждения чертежа, повторные заказы той же геометрии через 4-5 дней. Раскрой полосами 8-12 мм под межвитковую изоляцию якорной обмотки — стандартная операция, допуск по ширине ±0,2 мм.

Часто задают про ФФКА

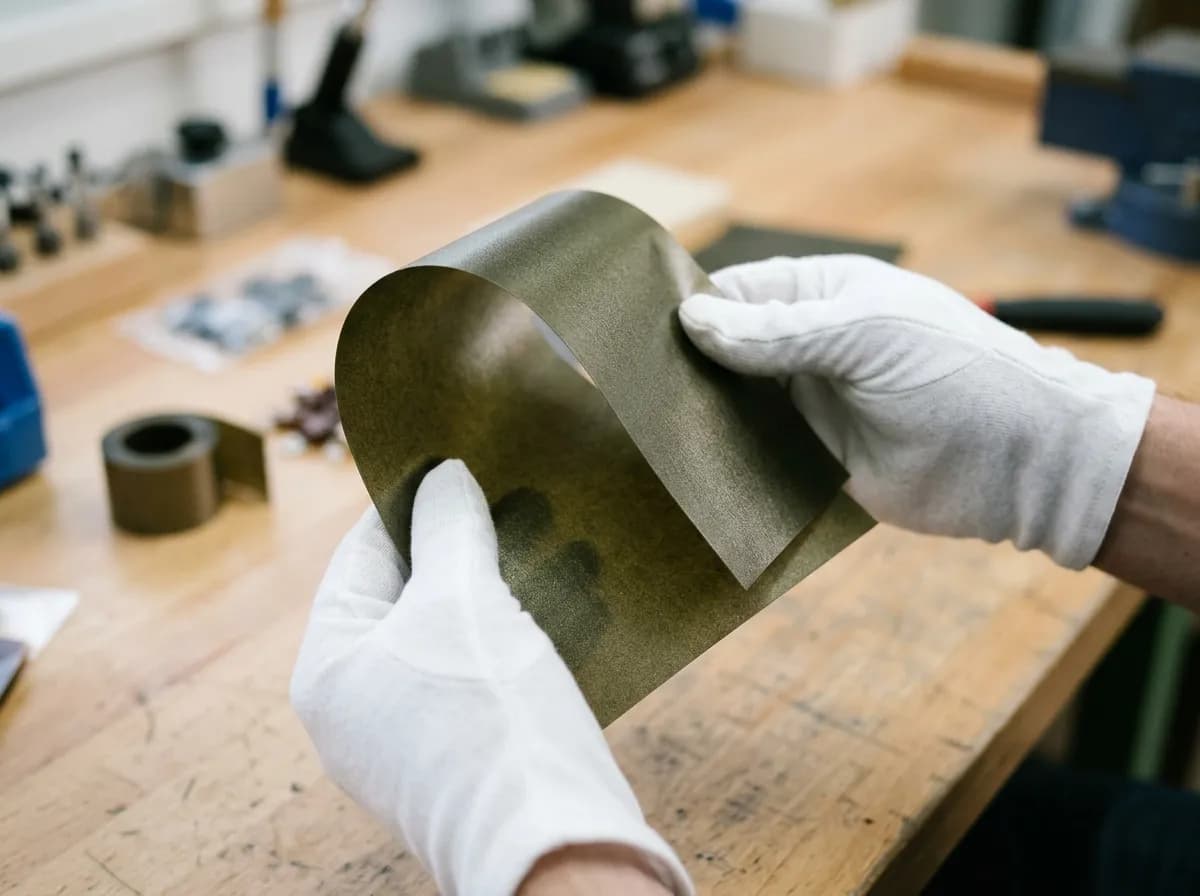

Чем 0,10 мм армированный стеклотканью отличается от неармированного ФФК той же толщины — стеклотканевое армирование держит лист при намотке на радиус от 6 мм без излома по слоистости. Без армирования флогопит на радиусе менее 8 мм даёт микротрещины по плоскости спайности, для тяговых двигателей с компактной лобовой частью это критично.

Часто задают про ФФКА

Класс нагревостойкости с активным кремнийорганическим связующим — H по ГОСТ 8865, длительная 180 °C. После первого прогрева 400-500 °C силикон проходит керамизацию в SiO₂-матрицу — рабочая температура поднимается до 700-750 °C длительно. Кратковременные пики 900 °C флогопит и стеклоткань переносят без потери геометрии.

Часто задают про ФФКА

Паспорт качества по техническим условиям на каждую партию — плотность, исходная Eпр ≥15 кВ/мм, прочность на изгиб ≥130 МПа. Поставка через компания, протокол испытаний после керамизации заказывается отдельно под партию.

Заказать ФФКА 0,1 мм

Заказать ФФКА 0,10 мм

Производственная позиция под заказ, складского резерва 0,10 мм не держим из-за узкой ниши применения. Минимум 30 листов, срок 7-10 рабочих дней. Раскрой полосами под межвитковую изоляцию магистральных тяговых двигателей входит в цикл изготовления.

Заказать ФФКА 0,10 мм

При квартальной заявке от 200 листов выделяется производственный слот, цена закрепляется на квартал. Упаковка послойная с прокладкой между листами, для авиаперевозок жёсткая обрешётка с силикагелем. Поставка по техническим условиям.

Обзор и назначение

ФФКА 0,1 мм — листовой миканит. на основе слюдяной бумаги из флогопита. кремнийорганическое связующее. подложка — стеклоткань. по ТУ. При толщине 0,1 мм и электрической прочности 15 кВ/мм пробивное напряжение — не менее 1,5 кВ.

Характеристики и размеры

Технические характеристики ФФКА 0,1 мм

Площадь листа и расход

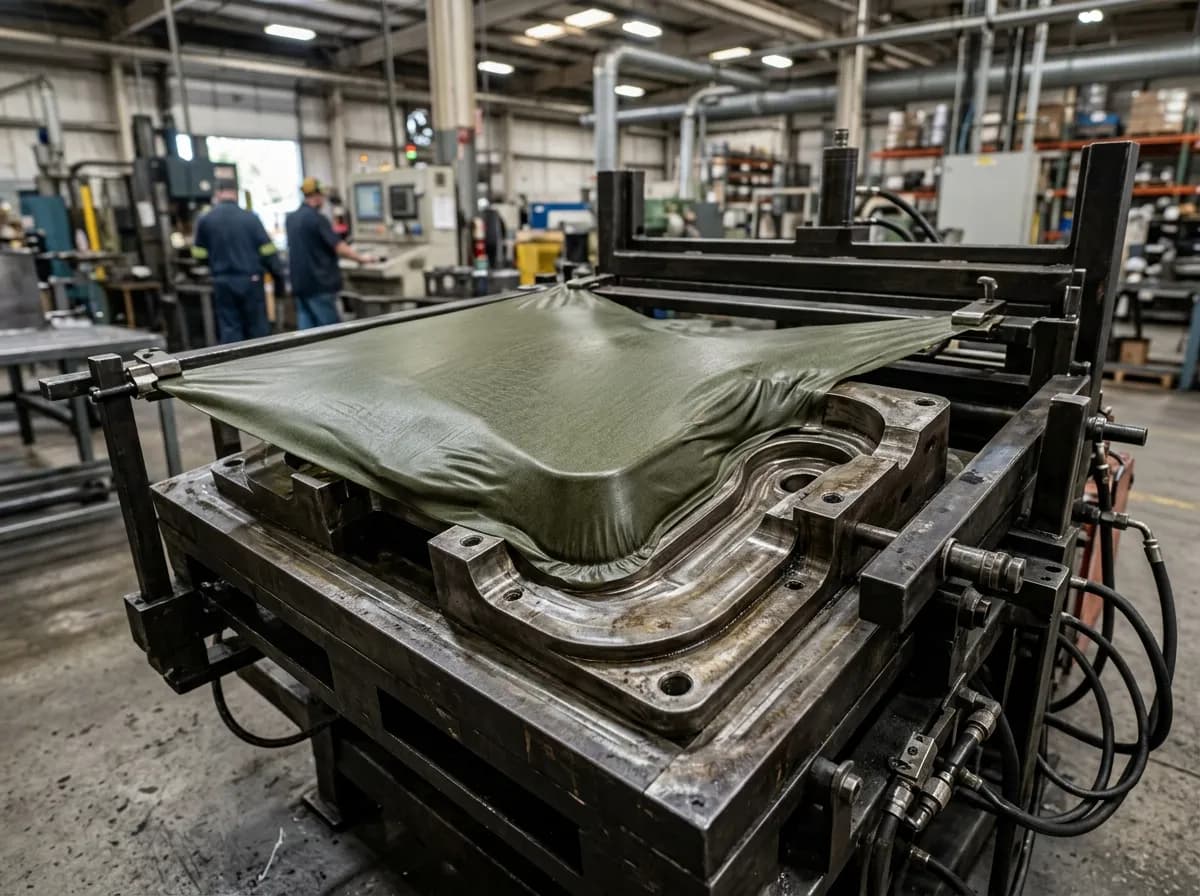

Применение и обработка

Применение ФФКА 0,1 мм

Межвитковая изоляция тонкой обмотки, обмотка катушек малых электрических машин.

Используется на ремонтных предприятиях при перемотке электродвигателей: нарезается на прокладки нужного размера и укладывается в пазы статора.

Сравнение и выбор

Почему именно 0,1 мм

0,1 мм — Межвитковая изоляция тонкой обмотки, обмотка катушек малых электрических машин.

Сравнение толщин ФФКА

Документы, вопросы и заказ

Хранение и обработка

Хранить в сухом помещении при температуре 15–35 °C, влажности до 80%. Избегать прямых солнечных лучей. Тонкие листы нарезаются ножницами по металлу или на гильотине.

Вопросы и ответы

Какой минимальный заказ?

Минимальная партия, наличие и срок отгрузки уточняются для выбранной марки, толщины и формата.

Какое пробивное напряжение у ФФКА 0,1 мм?

При электрической прочности 15 кВ/мм и толщине 0,1 мм — не менее 1,5 кВ.

С этим материалом заказывают

• Миканитовые трубки — для выводных концов обмотки
• Миканитовые втулки — изоляция крепёжных шпилек
• Миканитовые шайбы — под болтовые соединения
• Ленты электроизоляционные — бандажирование обмотки

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — рассчитаем стоимость и сроки. Наличие и срок отгрузки уточняются для выбранной позиции и объёма партии. Доставка по России: ПЭК, Деловые линии, СДЭК. Условия цены зависят от объёма партии и уточняются при расчёте.
